CY1系列矩形電連接器是根據GJB1438A(MIL-C-55302)標準研制生產，可靠性好，互換性能強，雙曲面線簧插孔，2.54mm標準網格間距。印制板浸焊，焊接等端接形式。帶鎖緊功能的螺紋導銷，導套。鉚接，螺紋緊固等多種固定形式。該系列矩形連接器廣泛應用于機箱內部印制板與印制板之間，以及印制板與線纜之間信號的傳輸，適用于航天、航空、電子、兵器、船舶等行業的機箱，機柜內部。
工作溫度：-55℃～+125℃
相對濕度：40℃時，達95%
額定電壓：250V
介質耐壓：常溫1500V,濕熱750V
絕緣電阻：常溫≥500MΩ，濕熱≥20MΩ
接觸電阻及額定電流：
|
接觸件直徑 (mm) |
接觸電阻 (Ω) |
額定電流 (A) |
|
Φ0.76 |
≤0.01 |
2 |
塑料：PBT(灰白色)
接點間距：2.54mm
振動：振頻為10Hz-2000Hz，加速度147m/s2
沖擊：加速度200m/s2
鹽霧：48h
機械壽命：500次

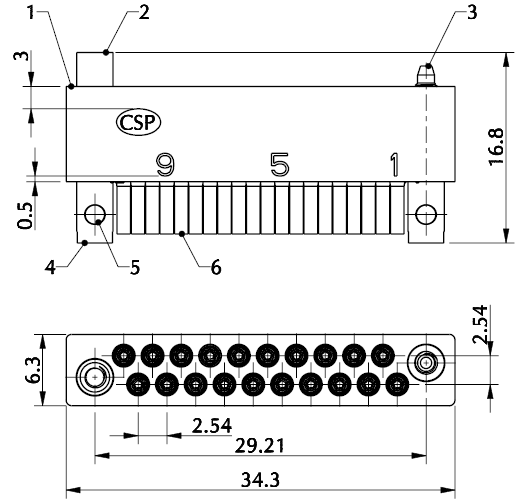

CY1T20BJ-02插頭
CY1Z20HJ-02插座
