Y17系列圓形電連接器廣泛應用于各種電氣設備之間的電路連接，采用卡口式連接方式，使用方便，鎖緊可靠，適用于大電流電源系列的連接。符合國軍標GJB 101A-97標準。



使用環境條件

工作溫度：-55℃～＋125 ℃

相對濕度：40±2℃時，90%～95%

工作氣壓：4.39KPa～101.33KPa

耐鹽霧：96h

工作高度：海拔30000m

振    動：10Hz～2000Hz，加速196m/s2，瞬斷≤1us

沖    擊：490m/s2  ，瞬斷≤1us

機械壽命：1000次



主要技術特性

接觸電阻及額定電流

接觸件規格	接觸電阻(mΩ)	額定電流(A)
Φ1.5	≤3	10
Φ5.0	≤1	75

額定電壓、耐電壓及絕緣電阻

工作環境	額定電壓(V)	耐電壓(V)	絕緣電阻(MΩ)
常溫常壓	500	1500	≥1000
濕熱	300	300	≥20
高溫	250	—	≥500
低氣壓條件4.39KPa	150	250	—

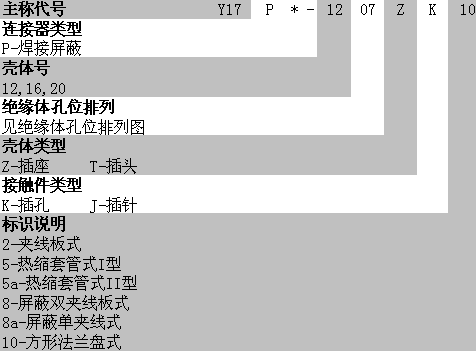

產品標記示例：

插座標記示例



外形尺寸示意：

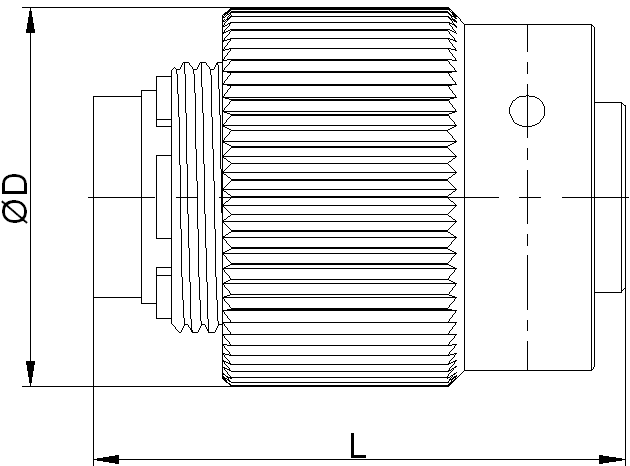

插頭



殼體號	D	L
10	22.5	31.5
12	26.5	31.5
16	33	31.5
20	39	31.5

方形法蘭盤式插座  代號：10

殼體號	D1	D2	D3	D4	A	B
10	16	17.5	18.5	3.4	24	18±0.2
12	20	21.5	22.5	3.4	27	21±0.2
16	26	27.5	29.5	3.4	32	26±0.2
20	32	33.5	35.5	5.5	42	33±0.2

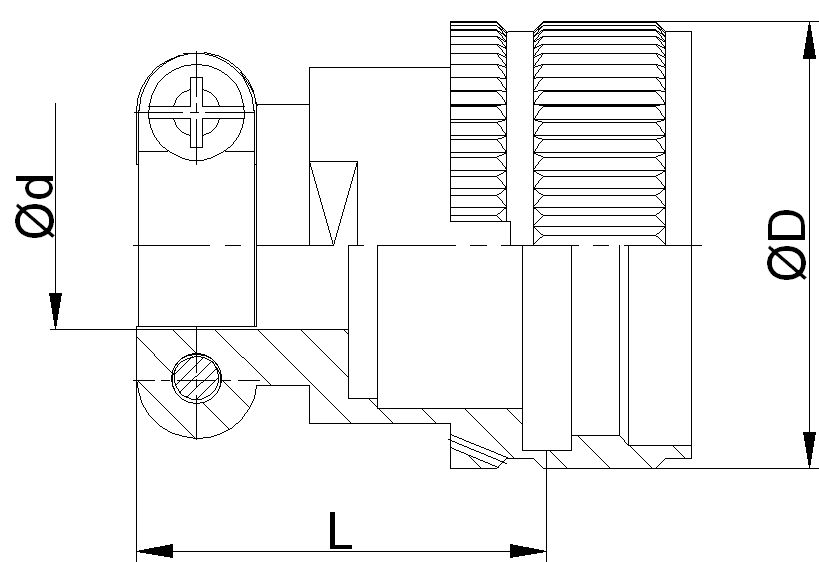

夾線板式尾附   代號：2

殼體號	D	d	L
10	18.5	7	17
12	22.5	10	17
16	29.5	13.5	25
20	35.5	20	26.5

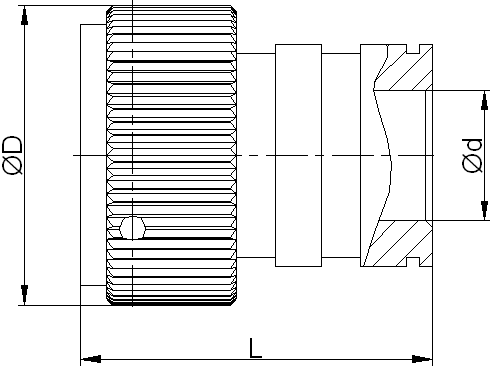

熱縮套管式尾附I型   代號：5



殼體號	D	d	L
10	23	10	27
12	26	13	30
16	32	18	32
20	38	24	35

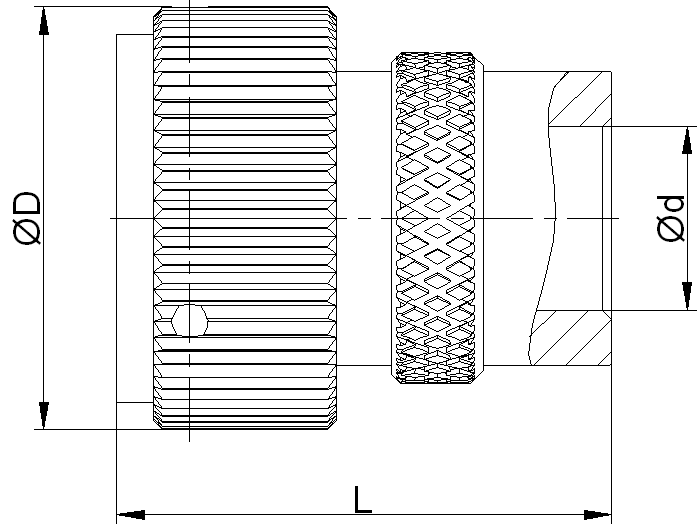

熱縮套管式尾附II型   代號：5a

殼體號	D	d	L
10	23	10	33
12	26	15	33
16	32	18	33
20	38	27.7	33

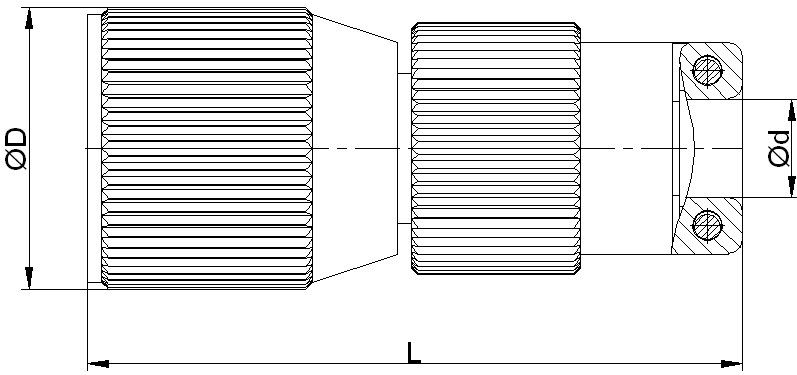

屏蔽雙夾線板式尾附 代號：8   / 屏蔽單夾線板式尾附 代號：8a

殼體號	D	d	L
10	20	7	46.5
12	23.5	10	46.5
16	30.5	13.5	46.5
20	36	20	53.5

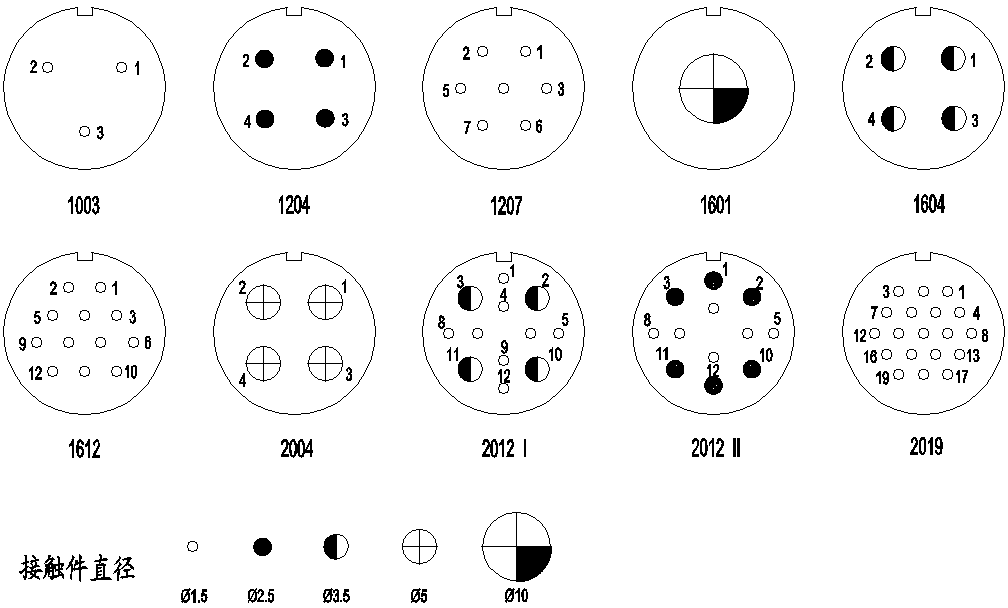

絕緣安裝板孔位排列：
